合理的選擇補償裝置，可以最大限度的減少電網的損耗，使電網質量提高。相反，如果選擇或使用不當，也可能造成供電系統的電壓波動，諧波增大等諸多因素。那么動態無功補償是什么？與靜態無功補償有什么區別？



無功補償分動態和靜態兩種。靜態無功補償是根據負載情況安裝固定容量的補償電容或補償電感，動態補償是根據負載的感性或容性變化隨時的切換補償電容容量或電感量進行補償，以下是詳細介紹：

一、動態無功補償是什么

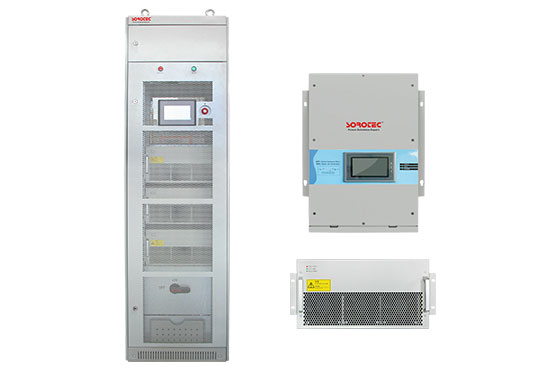

動態無功補償發生裝置，英文描述為：Static Var Generator，簡稱為SVG，又名靜止無功發生器。是指由自換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的最佳方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式，SVG有著無可比擬的優勢。

二、動態無功補償裝置的應用場合

凡是安裝有低壓變壓器地方及大型用電設備旁邊都應該配備無功補償裝置(這是國家電力部門的規定)，特別是那些功率因數較低的工礦、企業、居民區必須安裝。大型異步電機、變壓器、電焊機、沖床、車床群、空壓機、壓力機、吊車、冶煉、軋鋼、軋鋁、大型交換機、電灌設備、電氣機車等尤其需要。居民區除白熾燈照明外，空調、冷凍機等也都是無功功率不可忽視的耗用對象。農村用電狀況比較惡劣，多數地區供電不足，電壓波動很大，功率因數尤其低，加裝補償設備是改善供電狀況、提高電能利用率的有效措施。

三、靜態無功補償是什么

靜態無功補償發生裝置，英文描述為：Static Var Compensator，簡稱為SVC，是一種靜止無功補償器。靜止無功補償器是由晶閘管所控制投切電抗器和電容器組成，由于晶閘管對于控制信號反應極為迅速，而且通斷次數也可以不受限制。

當電壓變化時靜止補償器能快速、平滑地調節，以滿足動態無功補償?shù)男枰?，同時還能做到分相補償；對于三相不平衡負荷及沖擊負荷有較強的適應性；但由于晶閘管控制對電抗器的投切過程中會產生高次諧波，為此需加裝專門的濾波器。

目前，中國電網的建設和運行中長期存在的一個問題是無功補償容量不足和配備不合理，特別是可調節的無功容量不足，快速響應的無功調節設備更少。近年來，隨著大功率非線性負荷的不斷增加，電網的無功沖擊和諧波污染呈不斷上升的趨勢，無功調節手段的缺乏使得母線電壓隨運行方式的改變而變化很大。

導致電網的線損增加，電壓合格率降低。此外，隨著電網的發展，系統穩定性的問題也愈加重要。動態無功補償技術是一種提高電壓穩定性的經濟、有效的措施。另外，靜態無功補償技術在風電場、冶金、電氣化鐵路，煤炭等工業領域的客觀需求也很大。

在目前情況下，靜止型動態無功補償裝置（SVC）對于解決各種負載所產生的無功沖擊是很有效的。使電網電壓波動明顯改善，功率因數明顯提高，是一種技術含量高、經濟效益顯著的新型節能裝置。晶閘管變流裝置和控制系統能夠?qū)崿F(xiàn)這個功能。采集母線的無功電流值和電壓值，合成無功值，和所設定的恒無功值進行比較，計算得到的觸發角大小。



四、動態無功補償(SVG)與靜態無功補償(SVC)的區別

從以上介紹我們可以看出SVG更加智能、更加先進，在實際生產中會更貼合實際生產的需求。那么具體來說的話SVC和SVG的區別在哪里？接下來為大家一一列出：

1、SVG響應速度快可取得更好的電壓波動和閃變抑制效果SVG 閉環響應速度快(10ms)，SVC響應速度慢(40ms-60ms） SVG中采用的IGBT 10us開關一次，SVC/MCR中的可控硅10ms開關一次；

2、SVC利用可控硅控制電抗器的等效基波阻抗，不僅受到系統諧波影響大，而且自身會產生大量的諧波，必須配套采用濾波器組，濾除SVC自身產生的諧波含量。SVG中采用逆變器，不僅受系統諧波影響小，還可以有效抑制系統的諧波；

3、SVC以可控硅調節電抗加多組FC作為無功補償?shù)闹饕侄?極容易發生諧振放大現象，導致安全事故，系統電壓波動大時，補償效果受很大影響，再有一個就是運行損耗大。；SVG補償則IGBT功能強大，因此具有很好的過載能力，運行過程中電磁噪音低；

4、SVG鏈?zhǔn)街睊炜梢允∪ミB接變壓器，減小了占地面積（不到SVC的一半），降低了裝  置成本和損耗，效率可達99.2%及以上；SVG由于無大型變壓器及電抗器，可制造成移動式設備，大大提高設備的使用率；

5、SVG采用柜式結構，設計安裝簡單，模塊化結構設計，安裝與維護簡單，工作量小，可采用遠程監測方式，實時上傳運行狀態，實現無人值守運行。

以上是動態無功補償和靜態無功補償?shù)脑敿?xì)介紹。無功補償是同時提高功率傳輸容量和電壓穩定性最好的辦法。輸電系統的無功補償主要是為了控制電壓，提高輸電網絡的最大傳輸能力和提高系統運行的穩定性。配電系統的無功補償大多屬于負荷的補償，主要是控制無功，提高負荷的功率因數，改善電能質量。
